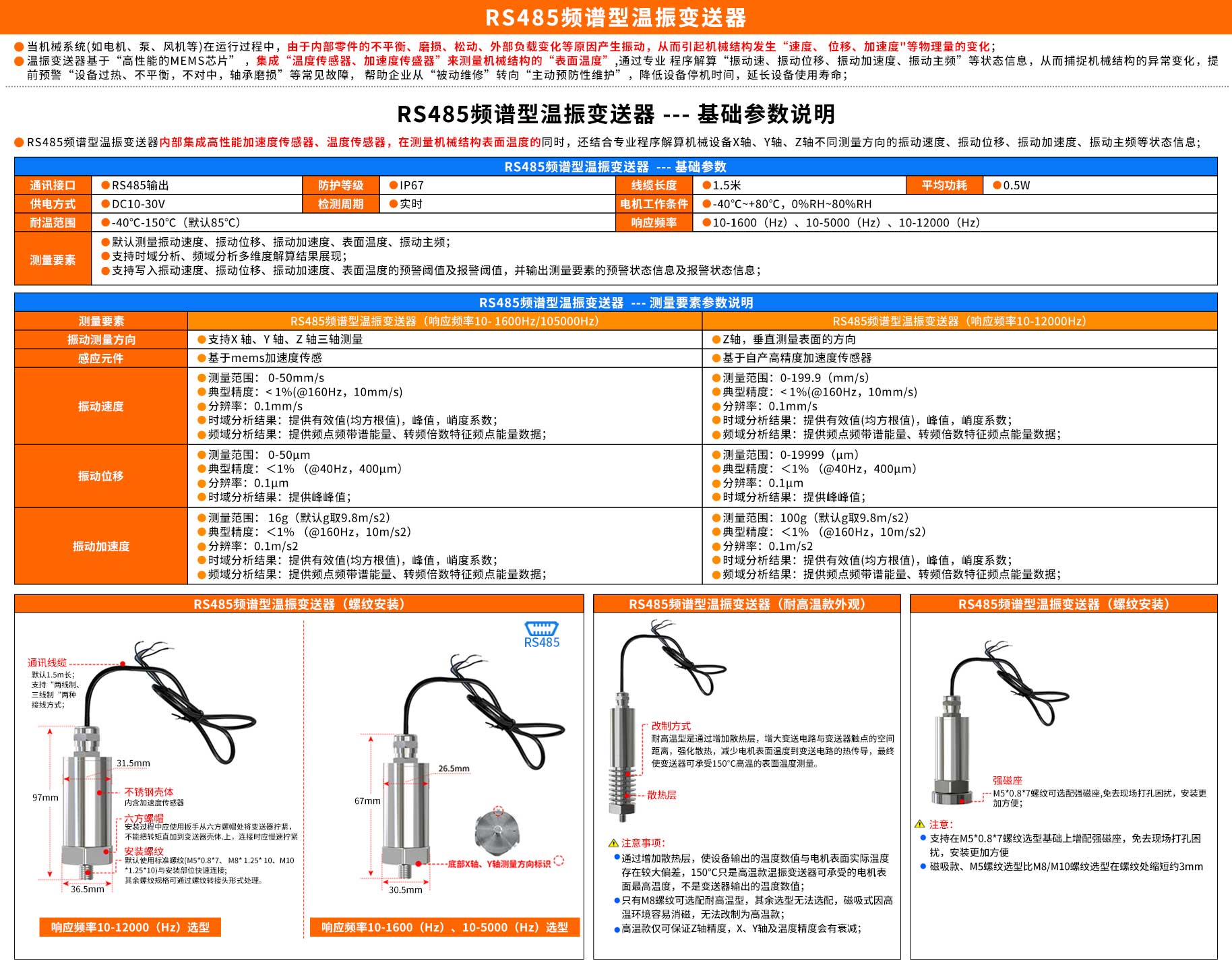

485型温振变送器 372
产品型号：RS-WZ3/WZ1-N01-1

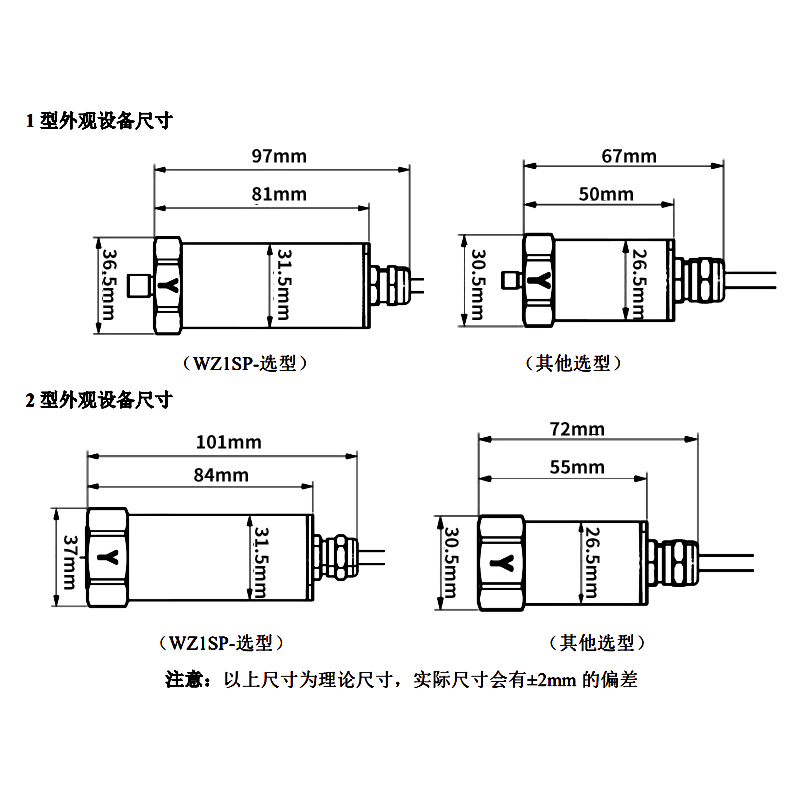

产品尺寸：1 型外观：97*36.5mm 2 型外观：101*37mm
信号类型：485型
- 资料下载
- 技术参数
- 产品选型

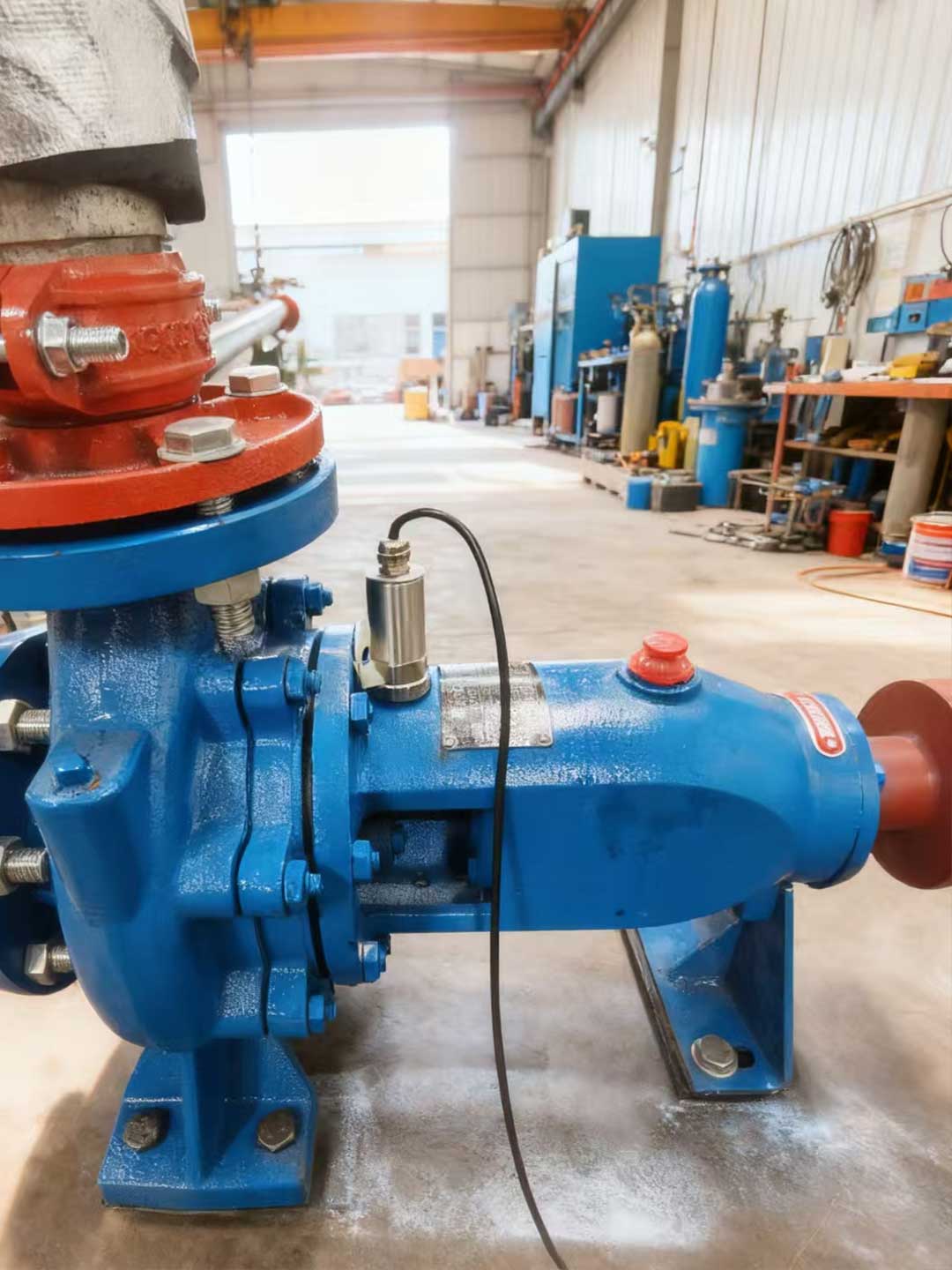

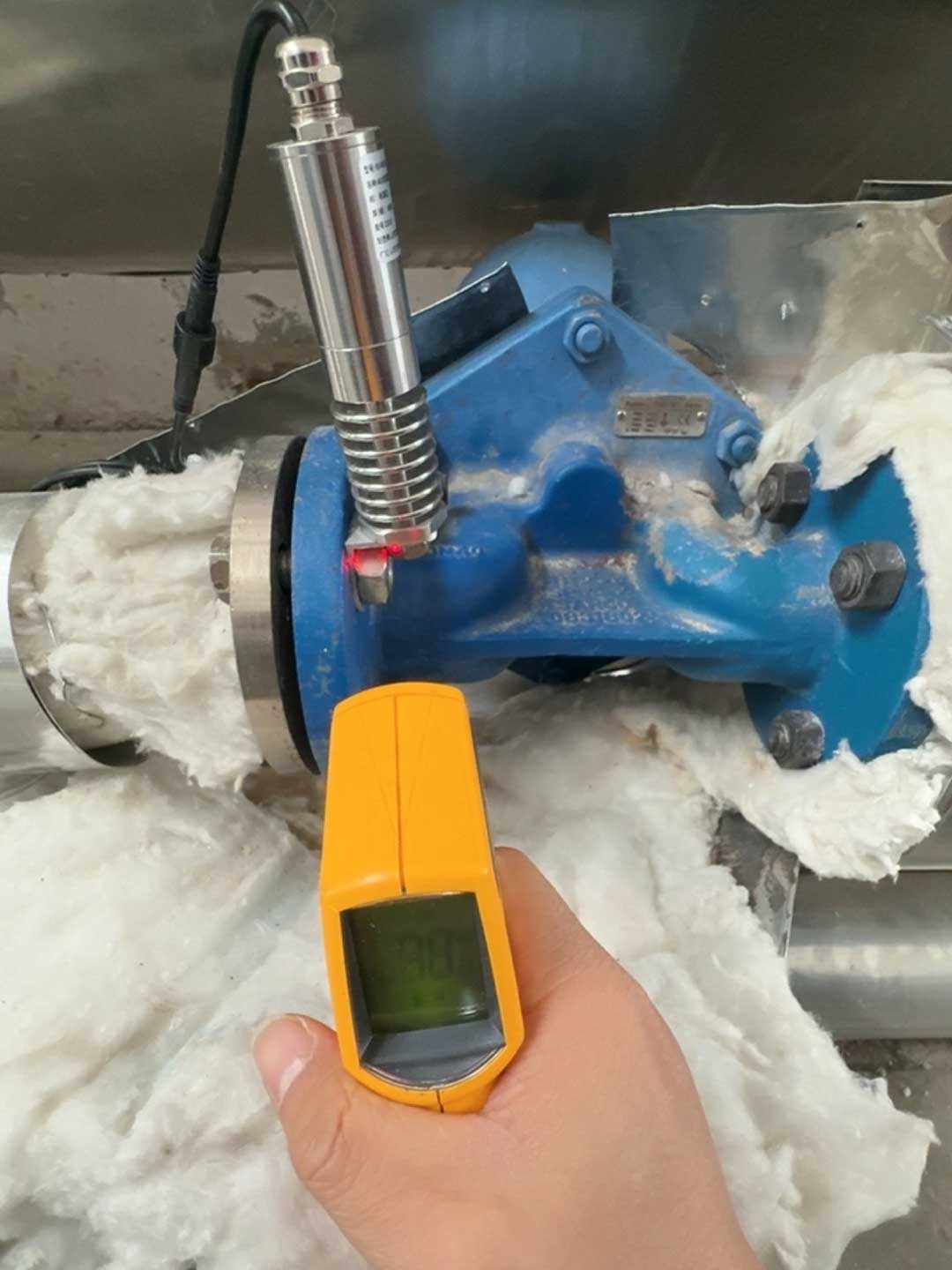

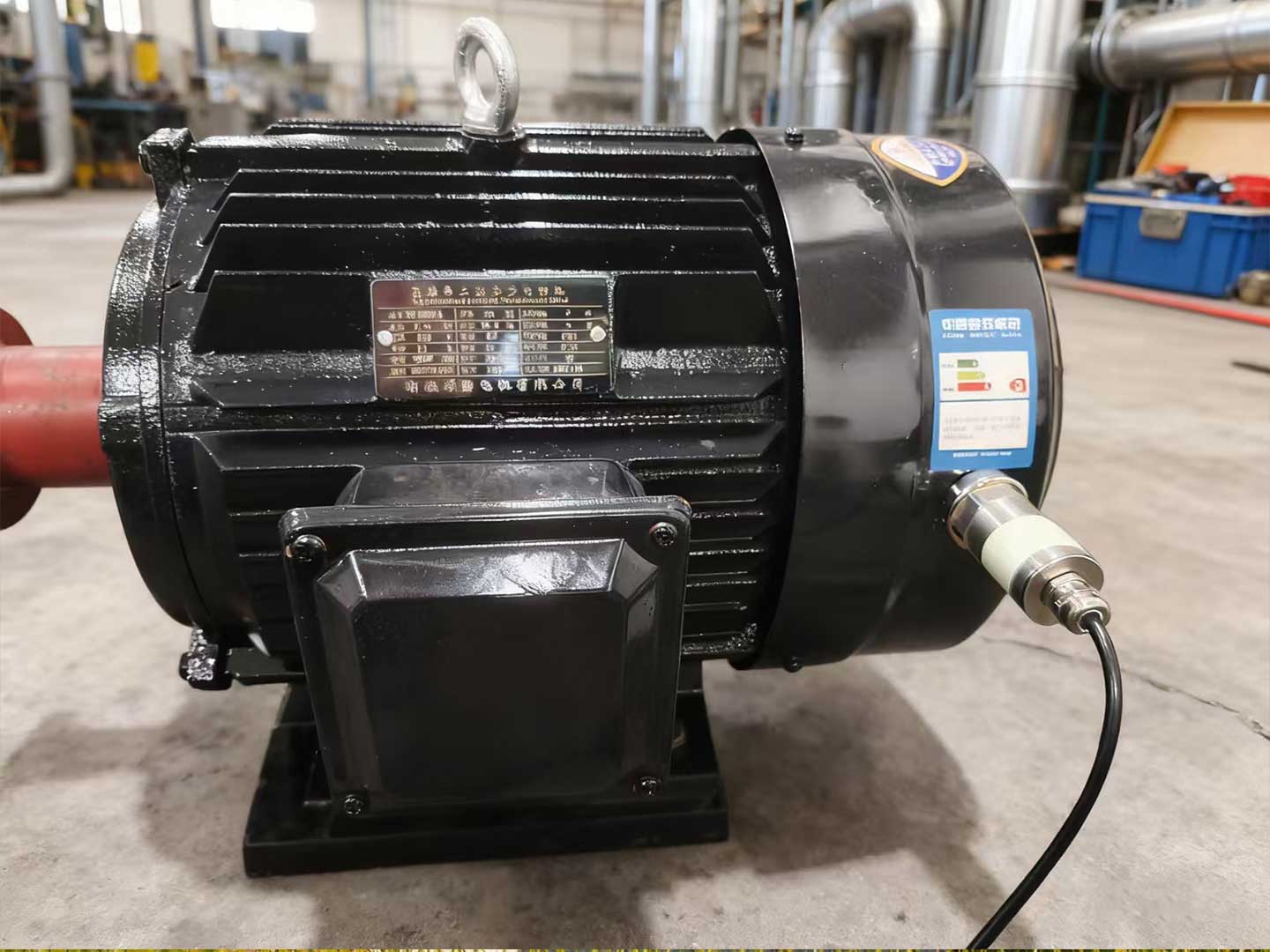

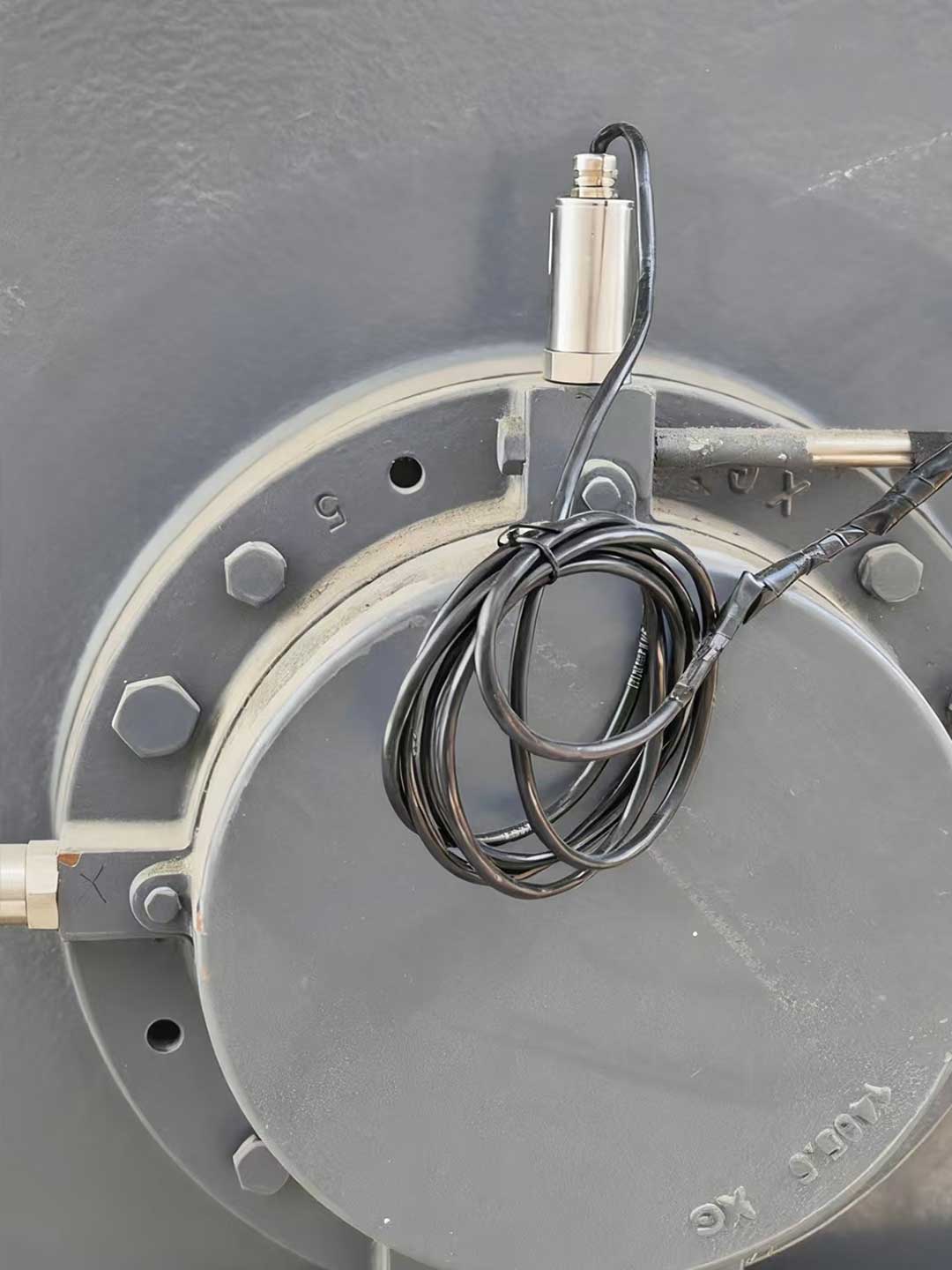

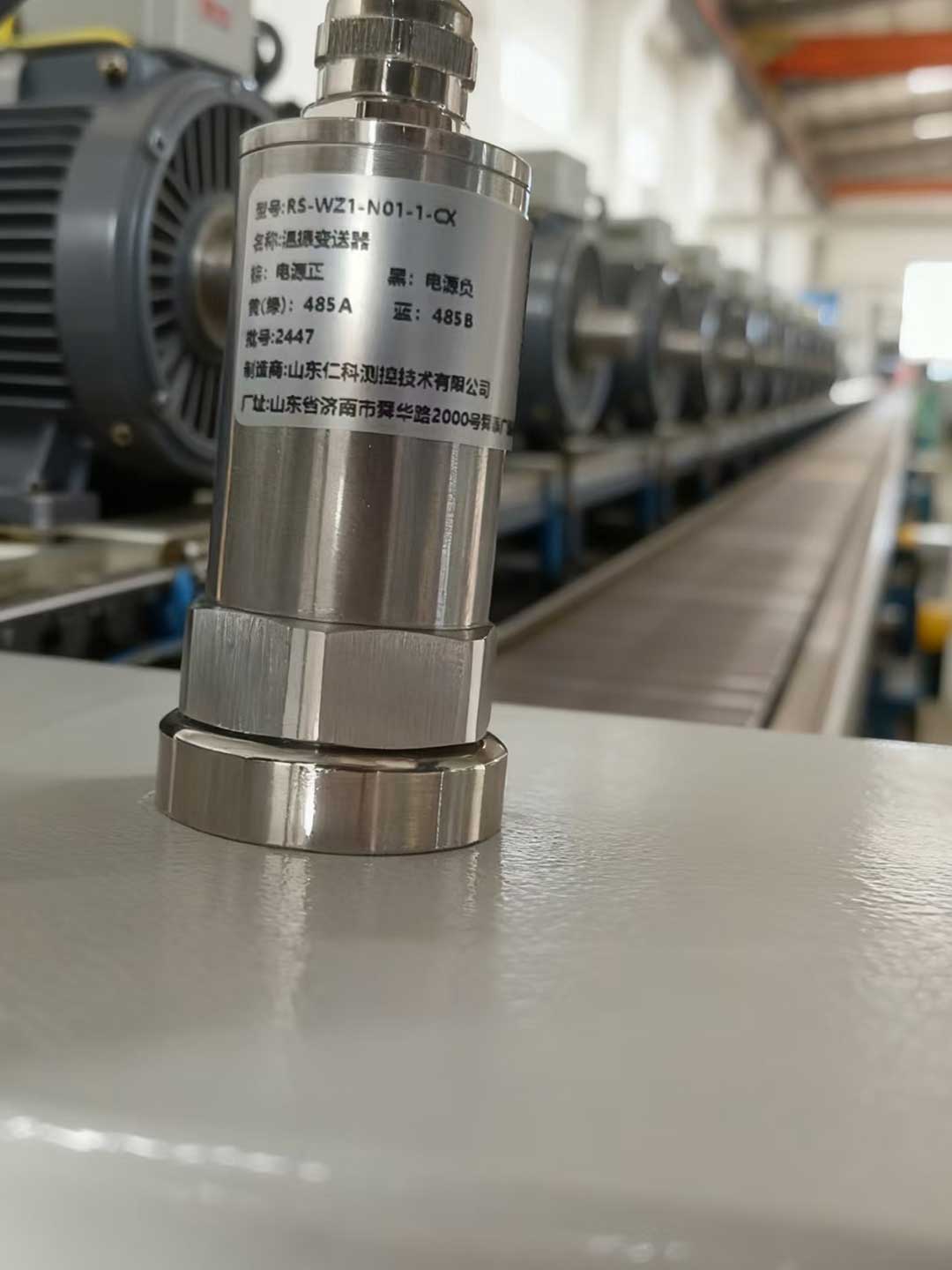

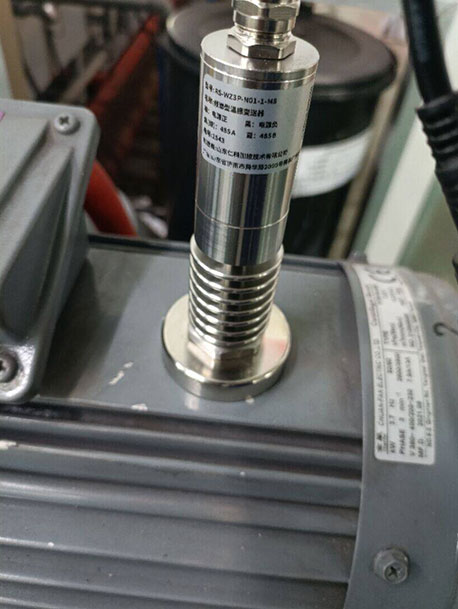

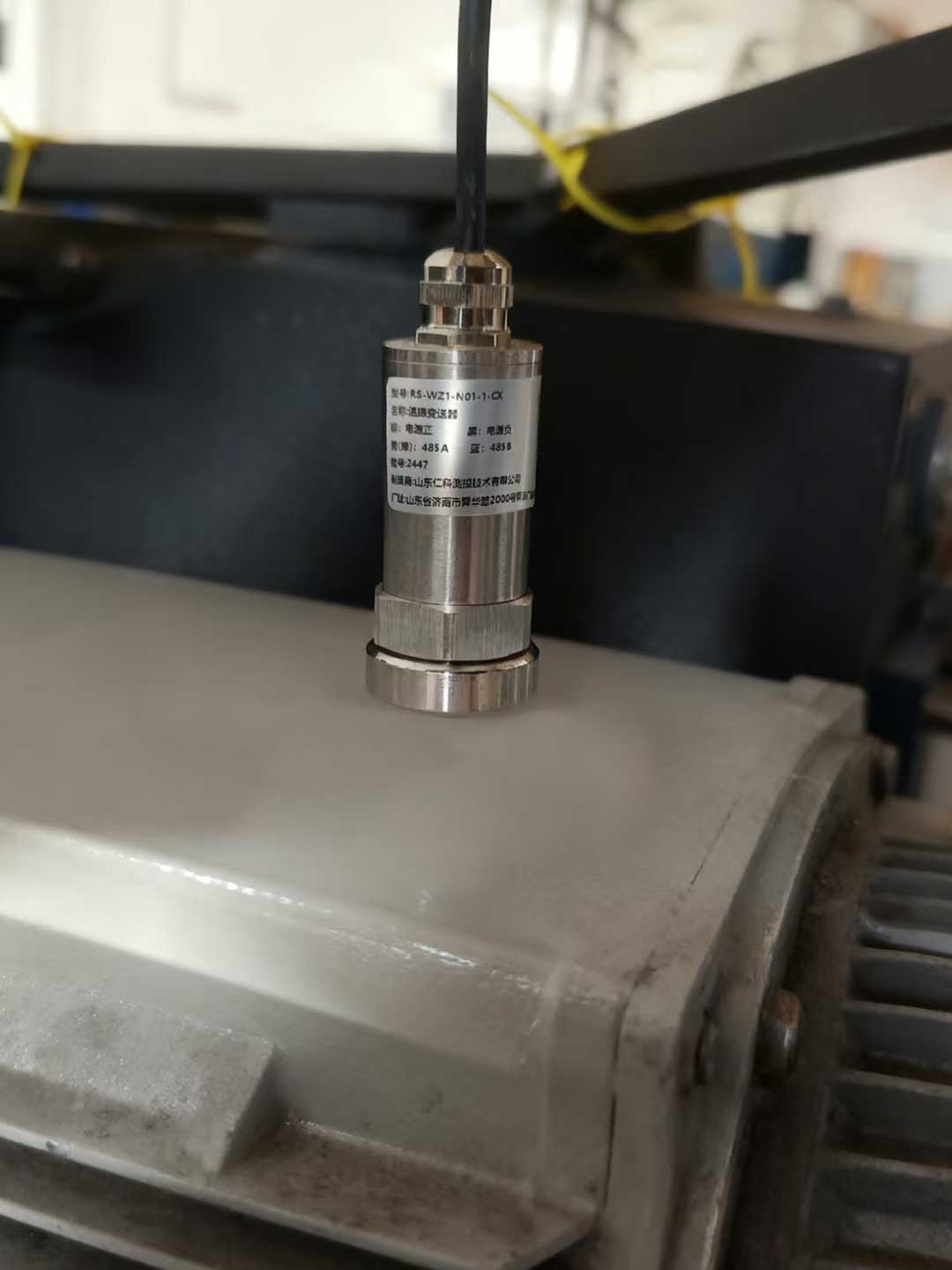

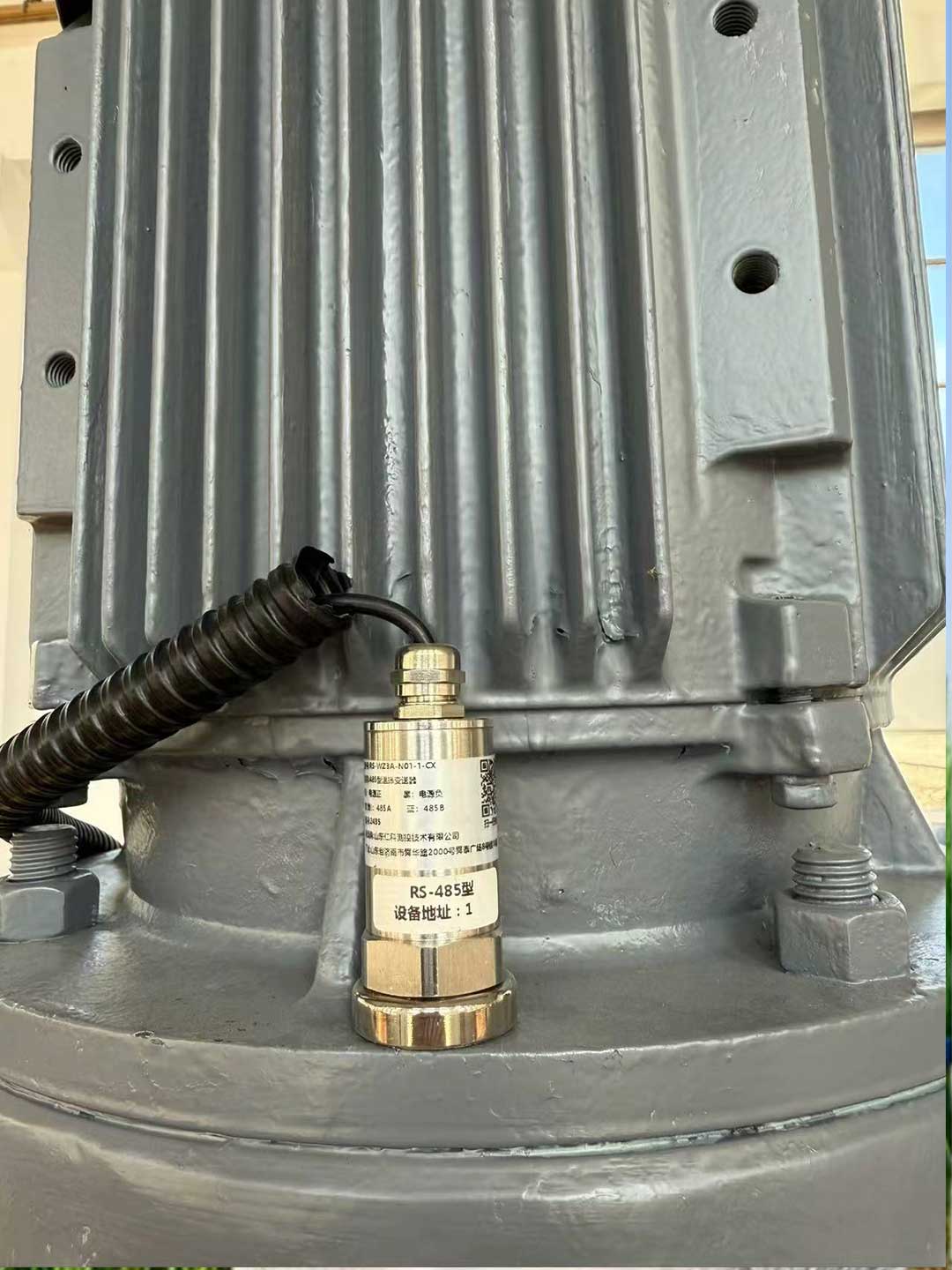

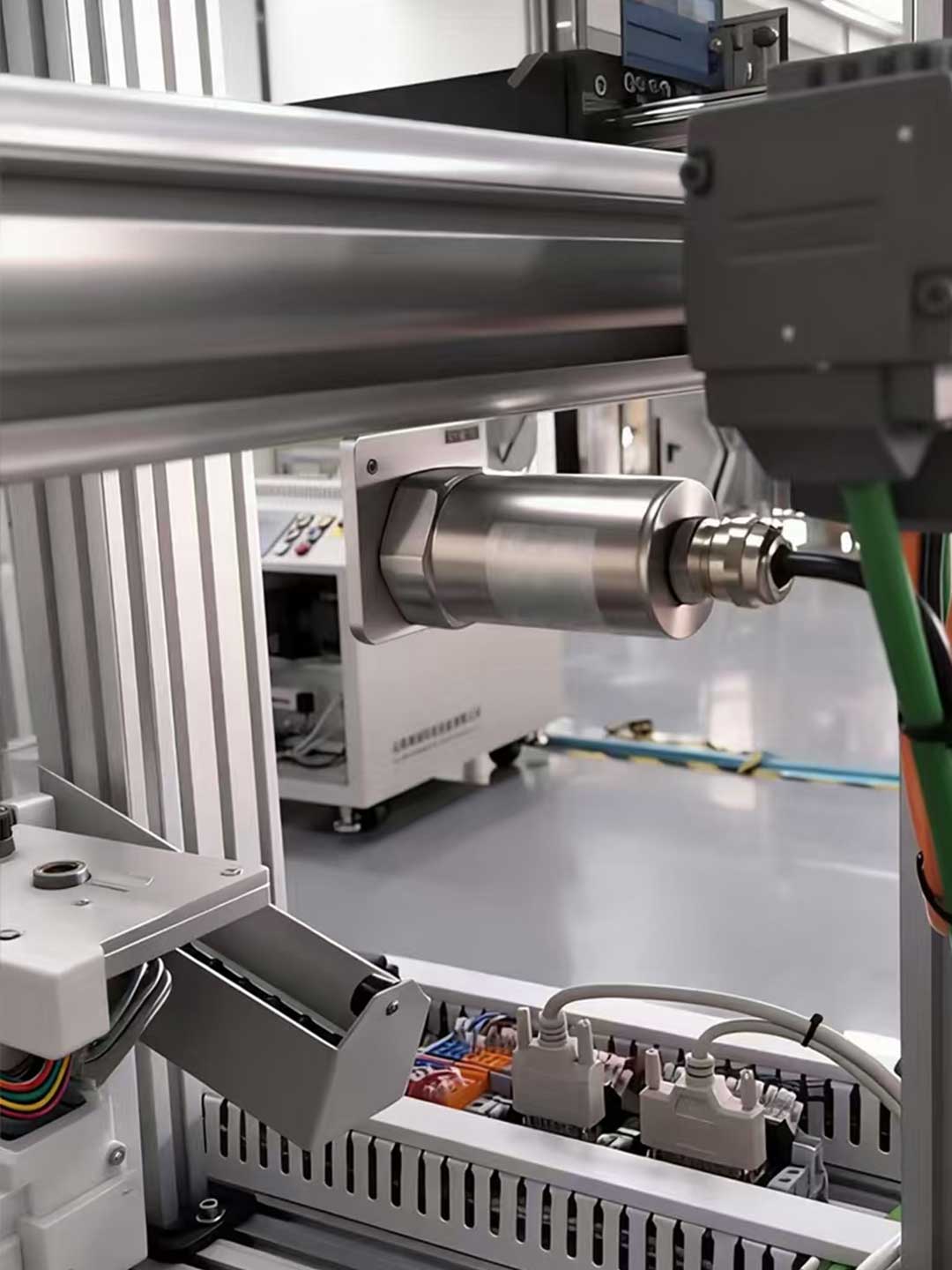

- 现场图片
温振变送器：
| 供电 | DC10-30V |
| 功耗 | 0.5W(DC24V) |
| 防护等级 | IP68 |
| 频率范围（Hz） | 10-1600或10-5000 |
| 振动测量方向 | 单轴或三轴 |
| 变送器电路工作温度 | -40℃~+80℃，0%RH~80%RH |
| 变送器触点承受温度范围 | -40-150℃（默认85℃） |
| 振动速度均方根值测量范围（mm/s） | 0-50 |
| 振动速度均方根值测量精度 | ＜1% （@160Hz，10mm/s） |
| 振动速度均方根值显示分辨率（mm/s） | 0.1 |
| 振动位移峰峰值测量范围（μm） | 0-5000 |
| 振动位移峰峰值测量精度 | ＜1% （@40Hz，400μm） |
| 振动位移峰峰值显示分辨率（μm） | 0.1 |
| 振动加速度均方根值测量范围 | ±16g（默认g取9.8m/s2） |
| 振动加速度均方根值测量精度 | ＜1% （@160Hz，10m/s2） |
| 加速度均方根值显示分辨率（m/s2） | 0.1 |
| 表面温度测量量程（℃） | -40-150℃（默认80℃） |
| 温度显示分辨率（℃） | 0.1 |
| 信号输出 | RS-485 |
| 检测周期 | 实时 |
频谱型温振变送器：
| 供电 | DC10-30V | |
| 功耗 | 0.5W | |
| 防护等级 | IP67 | |
| 变送器电路工作温度 | -40℃~+80℃，0%RH~80%RH | |
| 变送器触点承受温度范围 | -40℃-150℃（默认85℃） | |
| 信号输出 | RS-485 | |
| 响应频率范围 | WZ3P- | 10-1600（Hz） |
| WZ3AP- | 10-5000（Hz） | |
| WZ1SP- | 10-12000（Hz） | |
| 振动测量方向 | WZ3P- | X 轴、Y 轴、Z 轴 |
| WZ3AP- | X 轴、Y 轴、Z 轴 | |
| WZ1SP- | Z 轴 | |
| 振动加速度采样范围 | WZ3P- | ±16g（默认g取9.8m/s2） |
| WZ3AP- | ±16g（默认g取9.8m/s2） | |
| WZ1SP- | ±100g（默认g取9.8m/s2） | |
| 振动速度测量范围 | WZ3P- | 0-50（mm/s） |
| WZ3AP- | 0-50（mm/s） | |
| WZ1SP- | 0-199.9（mm/s） | |
| 振动位移测量范围 | WZ3P- | 0-5000（μm） |
| WZ3AP- | 0-5000（μm） | |
| WZ1SP- | 0-19999（μm） | |
| 表面温度测量量程（℃） | -40℃-150℃（默认80℃） | |
| 振动加速度均方根值测量精度 | ＜1% （@160Hz，10m/s2） | |
| 振动加速度均方根值显示分辨率（m/s2） | 0.1 | |
| 振动速度均方根值测量精度 | ＜1% （@160Hz，10mm/s） | |
| 振动速度均方根值显示分辨率（mm/s） | 0.1 | |
| 振动位移峰峰值测量精度 | ＜1% （@40Hz，400μm） | |
| 振动位移峰峰值显示分辨率（μm） | 0.1 | |
| 时域分析结果 | 振动加速度-提供有效值，峰值，峭度系数 振动速度-提供有效值，峰值，峭度系数 振动位移—提供峰峰值 | |
| 频谱分析结果 | 加速度谱-提供频点、频带谱能量、轴承故障特征频点能量数据 速度谱-提供频点、频带谱能量、转频倍数特征频点能量数据 | |
| 预警报警功能 | 提供振动速度、振动加速度、温度等参量的预警和报警 | |

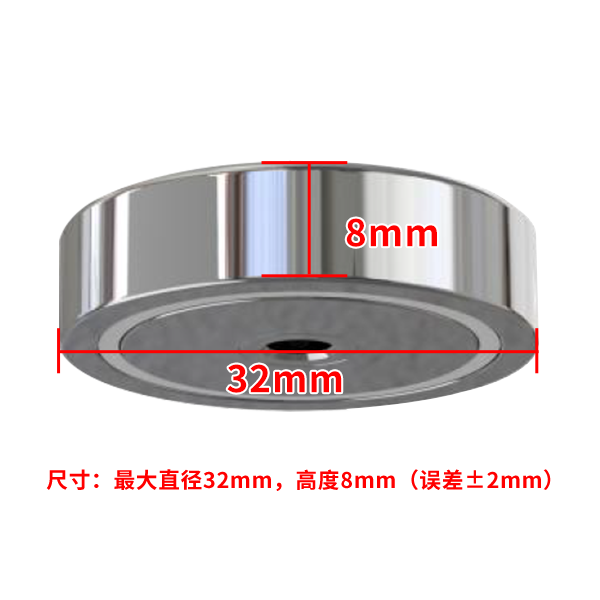

| 安装方式 | 磁吸/螺纹（可选） | |
| RS- | 公司代号 | ||||
| WZ3- | 温度+振动(三轴)一体变送器（振动响应频率10-1600Hz） | ||||
| WZ1- | 温度+振动(单轴)一体变送器（振动响应频率10-1600Hz） | ||||
| WZ3A- | 温度+振动(三轴)一体变送器（振动响应频率10-5000Hz） | ||||
| WZ1A- | 温度+振动(单轴)一体变送器（振动响应频率10-5000Hz） | ||||
| WZ3P- | 温度+三轴振动频谱型温振变送器(频率响应范围10-1600Hz) | ||||
| WZ3AP- | 温度+三轴振动频谱型温振变送器(频率响应范围10-5000Hz) | ||||
| WZ1SP- | 温度+振动（单轴）频谱型温振变送器(频率响应范围10-12000Hz) | ||||
| N01- | RS485（ModBus-RTU协议） | ||||
| 1- | 壳体外观 | ||||

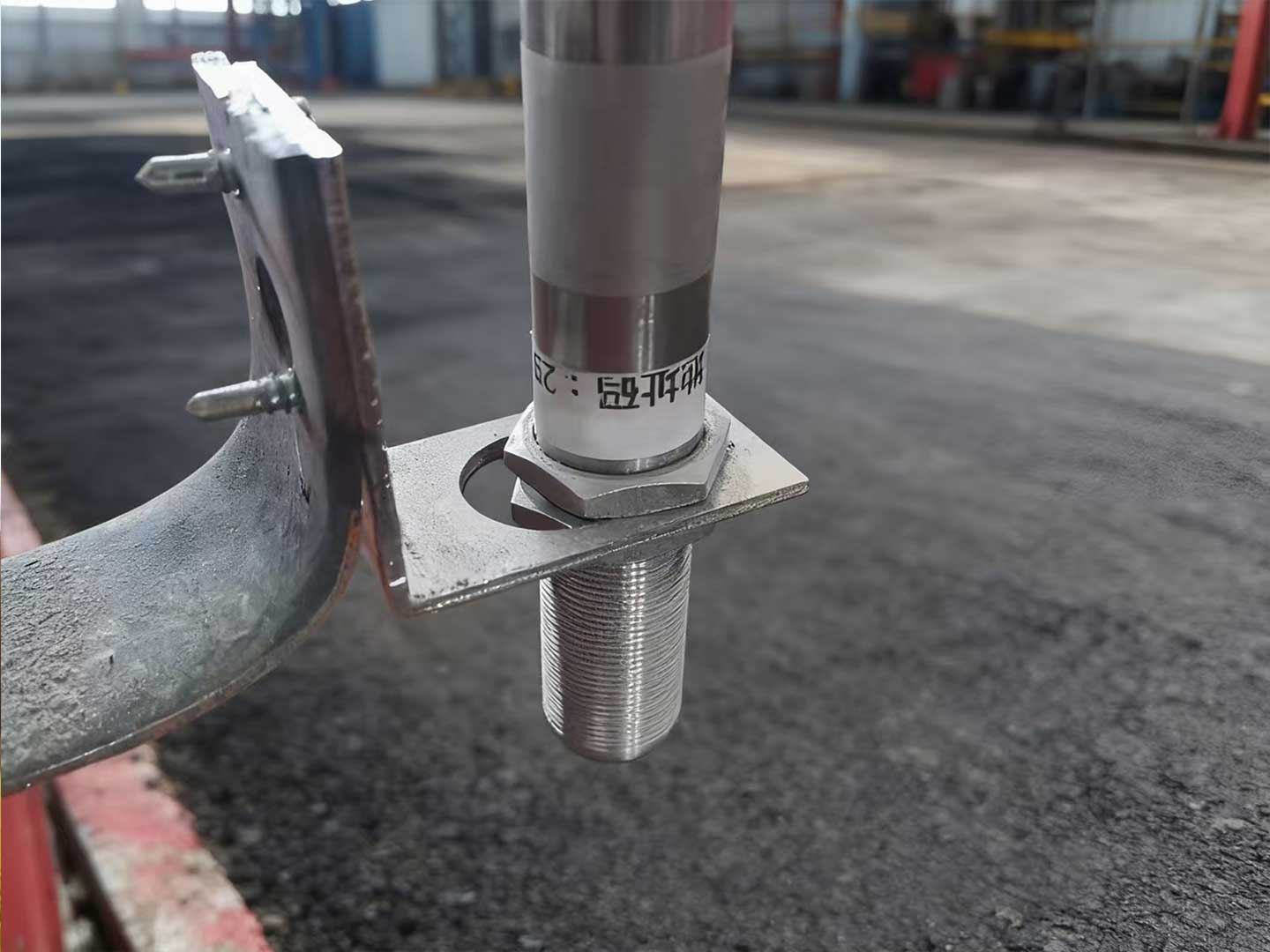

| M10 | M10外螺纹 | ||||
| M8 | M8外螺纹 | ||||
| M5 | M5外螺纹 | ||||
 |  |  |  |
|
 |  |  |  |  |
 |  |  | ||
 |  |  | ||
